自动点胶机

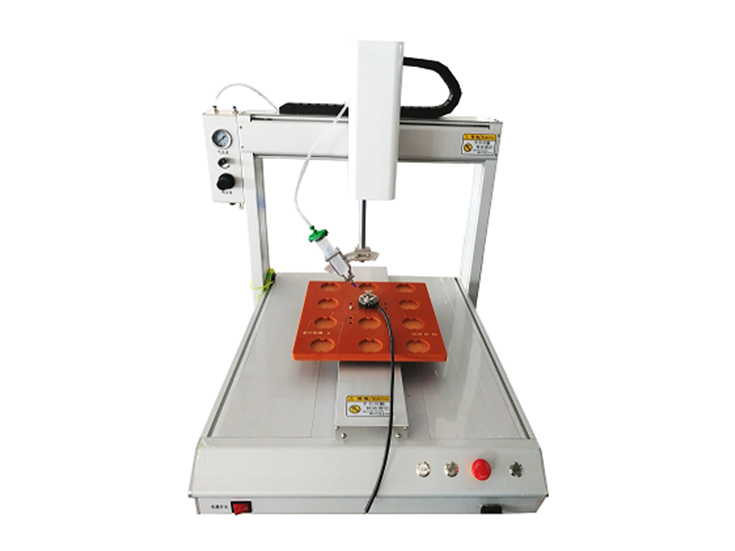

四轴自动点胶机

发布时间:2020-05-19



【产品阶绍】


一般适用于点胶用量较少的产品, 如化妆笔、签字笔、火器、汽车配件等,可代替人工通过360度旋转实现在产品的内壁上进行高精度的点胶、画圆等点涂胶作业,并其备吐胶定量精度高、重复性好等特点。


【产品特点】


1.四轴自动点胶机的操作和编程都很简便,员工30分钟即可学会使用四轴点胶机;

2.四轴自动点胶机全采用双导轨,工作时运行更平稳,且运动精度高;

3.四轴自动点胶机通过360度旋转实现在产品的内壁上进行高精度的自动点胶、画圆;

4.搭配MAC电磁阀,定量更精准,出胶更稳定;

5.机器自带有回吸功能,可防止低粘度胶水的漏滴和拉丝;

6.可根据点胶产品胶量的大小的要求选配不同规格的点胶针筒和针头(针筒规格: 3CC- 5CC- 10CC -30CC -55CC针头规格: 14G-34G)


【适于各式需求点胶产业】


一般常见UV胶、EPOXY、 红胶、银胶、AB胶、COB黑胶、 导电胶、 散热铝有、瞬间胶等点涂胶。


【技术参数】


型号                          四轴自动点胶机
移动范围 X/Y/Z 200 x 200 x 100mm 300 x 300 x 100mm 400 x 400 x 100mm 500 x 500 x 100mm
R 360度
移动速度X/Y/Z 0-600mm/s(速度可调)
重复精度 ±0.02mm
Z轴与工作台间距 140mm
标准工作台尺寸 150mm*190mm,孔位M4,间距20mm*20mm
运动方式 XYZ三轴三联动
驱动方式 步进电机系统
传动方式 同步带+上银导轨
安全防护 光电传感器
编程模式 教导盒(编程器)
XY/Z最大负载   10kg/5kg
操作界面 中文(简体)/英文可自由切换
功能 点/线/圆弧/3D轨迹
设备功率 小于500W
I/0 讯号 8 Inputs / 8 Outputs
电源要求 AC220V±10%/AC110V±10%,50/60Hz
气源要求 0.5~0.8Mpa,干燥气源
环境温度 5 ~40℃
设备管理模式 控制手柄可脱机工作
适合流体粘度 0-1000000cps
最小出胶量 0.0001g
外形尺寸 360 x 490 x 590mm 460 x 590 x 590mm 560 x 690 x590mm 660 x 790 x 590mm
本体重量 32kg 37kg 40kg 45kg
