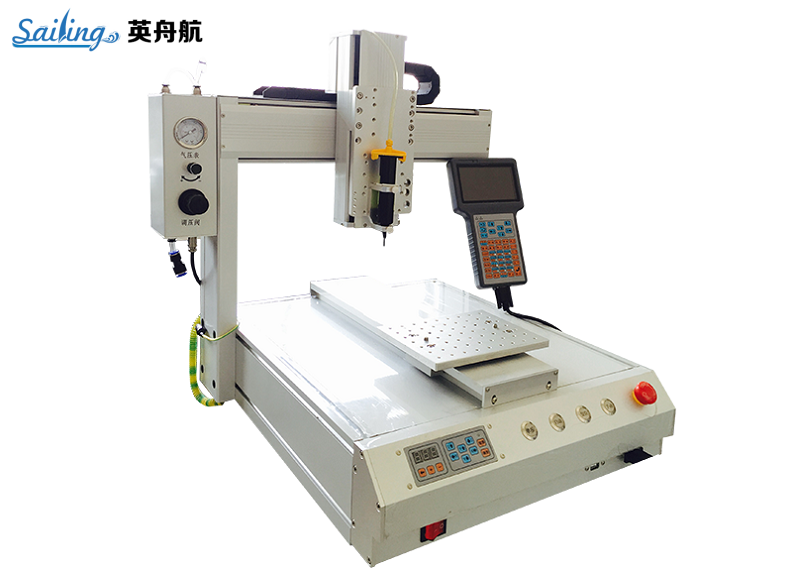

【产品简介】
一般适用于点胶用量较少的产品,如汽车配件、手机配件、电子芯片、线路板、电感、LED灯配件等, 可代替人工在各种平面或曲面的产品上进行高精度的点胶、画直线、多段线和曲线、画圆等点涂胶作业,并具备吐胶定量精度高、重复性好等特点。
【产品特点】
1.自动点胶机的操作和编程都很简便,员工30分钟即可学会使用点胶机;
2.自动点胶机全采用双导轨,工作时运行更平稳,且运动精度高;
3.自动点胶机可在各种平面或曲面的产品上进行高精度的点胶、画直线、多段线和曲线、画圆等点涂胶作业;
4.搭配MAC电磁阀,定量更精准,出胶更稳定;
5.机器自带有回吸功能,可防止低粘度胶水的漏滴和拉丝;
6.可根据点胶产品胶量的大小的要求选配不同规格的点胶针筒和针头(针筒规格: 3CC-5CC-10CC -30CC -55CC针头规格: 14G-34G)
【适于各式需求点胶产业】
一般常见UV胶、 EPOXY、 红胶、银胶、AB胶、COB黑胶、导电胶、散热铝育、瞬间胶等点涂胶
【技术参数】
型号 | 针筒式自动点胶机 | ||||||||
---|---|---|---|---|---|---|---|---|---|
移动范围 | 200 x 200 x100mm | 300 x 300 x 100mm | 400 x 400 x 100mm | 500 x 500 x 100mm | |||||
移动速度X/Y/Z | 0-600mm/s(速度可调) | ||||||||
重复精度 | ±0.02mm | ||||||||
Z轴与工作台间距 | 140mm | ||||||||
标准工作台尺寸 | 150mm*190mm,孔位M4,间距20mm*20mm | ||||||||
运动方式 | XYZ三轴三联动 | ||||||||
驱动方式 | 步进电机系统 | ||||||||
传动方式 | 同步带+上银导轨 | ||||||||
安全防护 | 光电传感器 | ||||||||
编程模式 | 教导盒(编程器) | ||||||||
XY/Z最大负载 | 10kg/5kg | ||||||||
操作界面 | 中文(简体)/英文可自由切换 | ||||||||
功能 | 点/线/圆弧/3D轨迹 | ||||||||
设备功率 | 小于500W | ||||||||
I/0 讯号 | 8 Inputs / 8 Outputs | ||||||||
电源要求 | AC220V±10%/AC110V±10%,50/60Hz | ||||||||
气源要求 | 0.5~0.8Mpa,干燥气源 | ||||||||
环境温度 | 5 ~40℃ | ||||||||
设备管理模式 | 控制手柄可脱机工作 | ||||||||
适合流体粘度 | 0-1000000cps | ||||||||
最小出胶量 | 0.0001g | ||||||||
外形尺寸 | 360 x 490 x 590mm | 460 x 590 x 590mm | 560 x 690 x590mm | 660 x 790 x 590mm | |||||
本体重量 | 30kg | 35kg | 36kg | 42kg |
