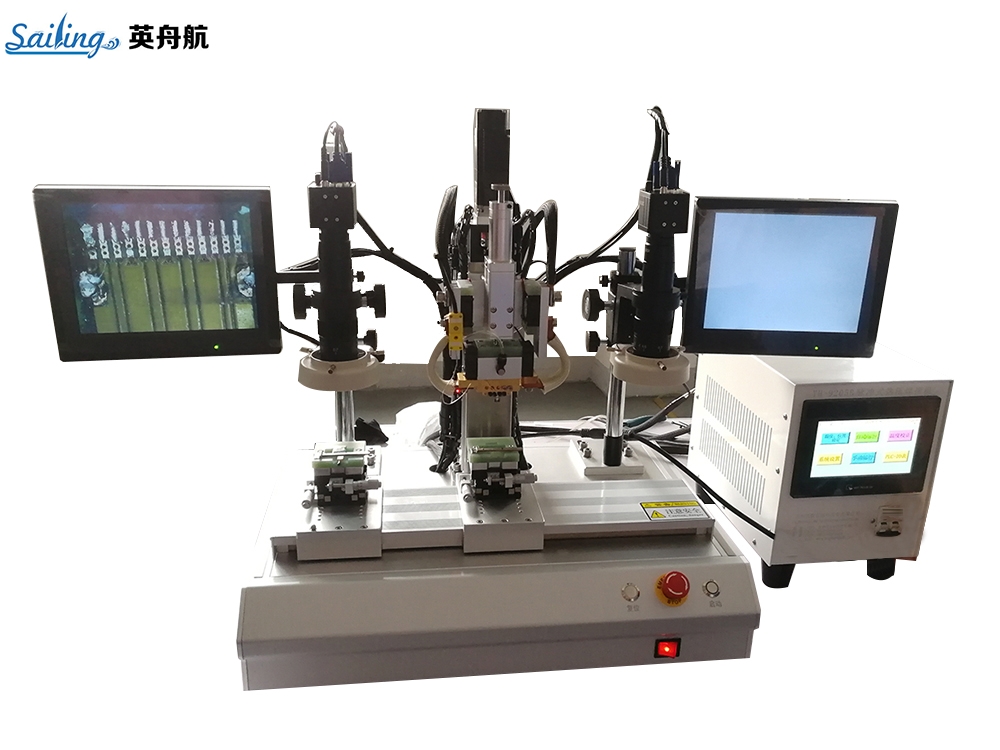

FPC热压焊(哈巴机)

FPC与OLED显示屏热压焊接

发布时间:2020-09-25



FPC和OLED显示屏热压焊接 的原理、精密脉冲加热电源原理

1、脉冲电源加热方式是利用脉冲电流流过钼、钛等高电阻材料时产生的焦耳热去加热焊接的方式。一般要在加热咀的前端连接有热点偶、由此而产生的起电力实时反馈回控制电源来保正设定温度的正确性。

2、脉冲电流加热装置是瞬间加热方式,只在需要熔化焊锡时进行通电加热。
3、金属制的焊咀有电流通过时发热后熔化焊锡。焊锡熔化后停止通电、进行冷却。加压状态直到焊锡凝固为止,可以得到高信赖性的没有虚焊、浮起的焊接。



脉冲电源加热方式的应用例

1LCDPDP、手机等电子产品内的柔性线路板的热压接、焊锡焊接等。

4、数码相机、手机等的CMOSCCDFPC板的焊锡焊接。

6、微波器件内部的金线热压结合。

7、激光头连接FPC的焊锡焊接

FPC和OLED显示屏热压焊接电源型号

型号



YH-340

输入电压(V)



3~380V

负载持续率(%)



20

额定功率(kVA)



12

温度设定范围(℃)



50-600

逆变频率(kHz)



4

加热阶段



2

温度缓升缓降控制



存储焊接规范数



20组

外形尺寸(mm)(L*B*H)



460*400*300

重量(kg)



33


【企业内景】
